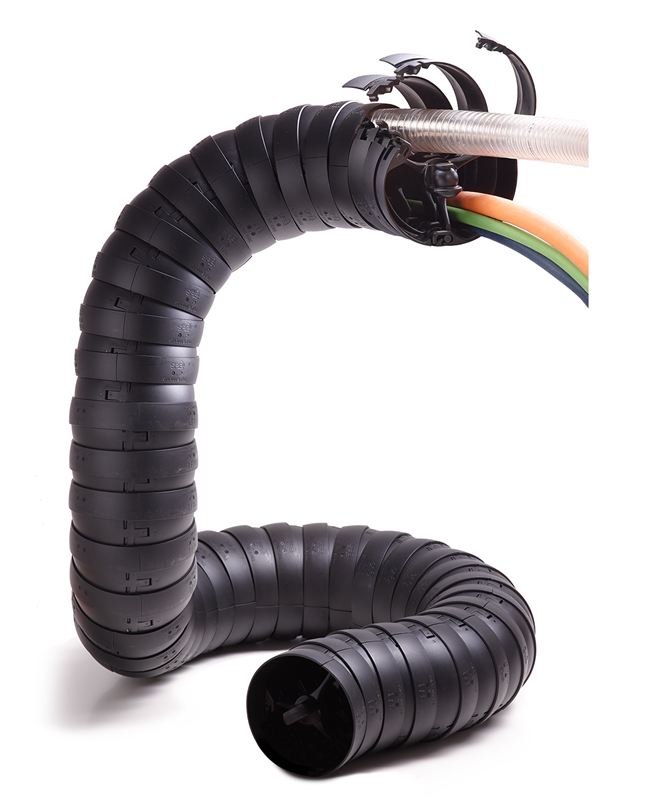

机器人万向拖链概述(目前产品规格两种,请来电咨询):
机器人万向拖链为多轴拖链系统,专为恶劣工业环境下的6轴机器人应用而开发的。拖链的每个链节都可扭曲,通过球窝式接头实现高抗拉强度。 可满足从大型焊接机器人到小型码垛机器人的所有要求。
特点:
1. 可多维移动——在复杂移动中具有很高灵活性,甚至是在第6轴。 纵轴上每个链节可旋转约± 10°。 这有助于引导电缆通过有难度的几何结构
2. 通过特别的“拖车机制”(=球窝系统)吸收大量拉力,从而可在所有轴上平稳运转,经测试拉力可达2,340 N
3. *的机械性能——耐冲击、防脏污、结实、耐磨损、防碎屑。 借助光滑的内外轮廓,滑过障碍物,并保护电缆。
4. 小弯曲半径和小节距——实现节省空间的安装
5. 易于装配和拆卸——节省装配成本的注塑成型部件。 牵引方向不需要支承元件(如钢缆、弹簧件等)
6. 超级稳定——由于止动器位于外侧,精准止动器用于半径和扭转运动
7. 适用于机器人上所有运动的通用紧凑模块;安装在现有紧固点上
8. 由于很容易将机器/机器人与智能附件相连,所以配置时间可降至zui短
9. 还适用于特殊应用:纤维杆模块、通用装配套件等。
适应场合:
1、如果需要安全的供能系统进行多轴3D运动;
2、当需要高扭转性时;
3.当需要系统易于缩短或延长时
4、要求较小的弯曲半径;
5、当吸收大量拉力很重要时。
6、当需要以圆滑结实的外形避免卡住时
产品参数图:
产品细节:
